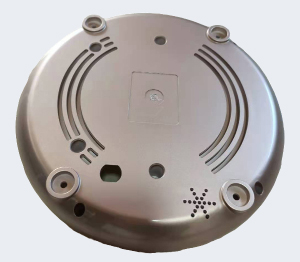

一、干燥控制：含水量5%以下

免噴涂材料與大多數(shù)材料一樣，會(huì)吸收空氣中的水汽。在成型加工前須進(jìn)行干燥，否則可能導(dǎo)致制品表面銀絲和水花以及影響制品表面光澤。通常要求干燥后免噴涂材料含水量控制在0.05以下。例如，對(duì)于ABS基材的免噴涂材料，干燥溫度通常為70℃-85℃，干燥3-4小時(shí)。溫度過(guò)高容易引起材料性能降低，溫度過(guò)低、干燥時(shí)間不夠，樹(shù)脂含水率過(guò)高，制品表面容易產(chǎn)生氣痕。


二、注塑溫度：中低溫注塑

由于免噴涂材料中添加了金屬顏料，在螺桿的高剪切作用下，容易引起金屬顏料的變色。因此，免噴涂材料成型溫度設(shè)置原則是在確保材料充分塑化前提下，盡量使用中低溫度注塑，以防止材料降解。例如，以ABS為基材的免噴涂材料加工溫度為210℃-230℃。溫度過(guò)高，材料發(fā)生降解，制品表面產(chǎn)生氣痕。

三、注塑速度：中速分段階梯式控制

在使用免噴涂材料注塑時(shí)，選擇注塑速度主要考慮制品的外觀、模具的排氣以及注塑機(jī)型腔內(nèi)樹(shù)脂流動(dòng)的阻力。較快的注塑速度一般會(huì)使熔膠流程加長(zhǎng)，適合充填薄壁制品，并形成較好的表面光潔度和表面效果。但過(guò)快的注塑速度容易使熔膠遭受強(qiáng)剪切，導(dǎo)致珠光色粉形狀和粒徑發(fā)生破壞而降低制品的特殊色彩效果。另外，澆口附近容易出現(xiàn)噴射痕、排氣不良等問(wèn)題。因此，在保證產(chǎn)品表面效果和質(zhì)量的前提下，建議選用中速的分段階梯式速度控制，以確保充填順暢和制品外觀。
